气密连接器介绍

2014-08-10
分享到:
气密性连接器介绍及试验方式

一:气密性连接器介绍
       连接器是一种重要的电子元器件,广泛使用在各类电路系统和电子设备上,实现信号和电源的传输功能。连接器的种类繁多,根据不同的分类原则,可以分为不同的种类。随着现在军事工业的不断发展,连接器不仅应用在陆地和高空设备,更多的应用在海洋设备,比如船舶、海洋勘探、潜水作业、水雷和水下声学装置等设备。这样就要求连接器具备防水、耐高低温、等功能,这样具有密封性连接器的产品相继诞生。玻璃烧结结构密封连接器总体的密封性能优于PTFE绝缘体的密封性能。

二:玻璃绝缘子与PTFE特点对比:——机械性能
1:机械性能:
        绝缘子绝缘性能的好坏与绝缘材料的内部分子结构有很大关系。玻璃属于非晶体结构,是没有固定熔点的硅酸盐化合物,结构致密,质地均匀,产生于易控制的连续生产工艺消除了生产人员对绝缘子性能的人为影响。SiO2是构成玻璃的骨架,其他氧化物填充于骨架之中,并由化学键连接起来,相互作用大,不易被电场极化,表现出了很好的惰性,是理想的绝缘材料,玻璃绝缘子的众多优点已被广泛认同并获得了广泛的推广和采用。聚四氟乙烯具有冷流性即材料制品在长时间连续载荷作用下发生的塑性变形(蠕变)
2:电气性能
      玻璃介质在标准冲击波作用下,其电击穿强度为1350~1700 kV/cm,高于PTFE材质。国内外曾多次用波头陡度很大的冲击波进行试验.结果均为大气闪络,而玻璃体未被击穿,运行经验也证明了玻璃绝缘子不会被雷电所击穿。
3:电压分布
     由于玻璃的介电常数大,使得玻璃绝缘子有较大的主电容,成串的电压分布较均匀,玻璃绝缘子串第一片电压低于PTFE的第一片电压,从而减步无线电干扰,降低电晕损耗,延长玻璃绝缘子寿命,同时也提高了玻璃绝缘子成串闪络电压。
 4:抗老化性能
        PTFE绝缘子有近百年的运行经验,其抗老化能力较强。在投运后的一段时间内。通过检测手段,可把少数劣化绝缘子更换掉。但随着运行时间的增长,它的老化会日趋严重。如果玻璃表面有微裂纹存在,也固应力作用使微裂纹受到压缩而不致扩展。玻璃的电气强度一般在整个运行期间保持不变,其老化过程比PTFE缓慢得多。
5:气密性:
    聚四氟乙烯薄膜与涂层由于有细孔,故能透过水和气体,对于有气密性要求的连接器采用玻璃绝缘子气密性会优于PTFE材质。
6:耐油污性
     PTFE绝缘子表面为高能面,被水浸润后形成连续水膜,表面变得粗糙,积垢粘附力强,用工具也刮不干净易于形成导电通路,致使沿面泄漏电流较大。玻璃绝缘子自洁度高,积垢粘附力小,容易清扫,。玻璃绝缘子的“自爆’’率低、头部不击穿;残锤具有足够的机电强度、不会发生污闪或雷击闪络引起的掉串事故,运行安全可靠。
综上所述玻璃绝缘子材料具有较低的膨胀系数,在热应力作用下能保证尺寸稳定和良好的气密性。总体性能优于PTFE.

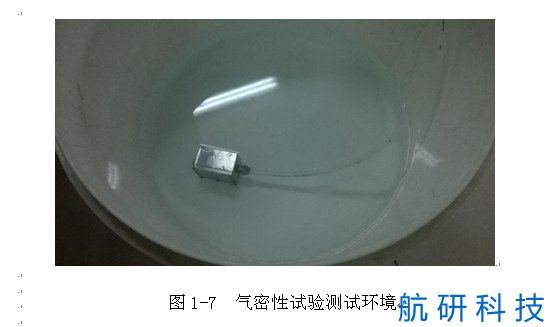

三:连接器气密性试验测试环境

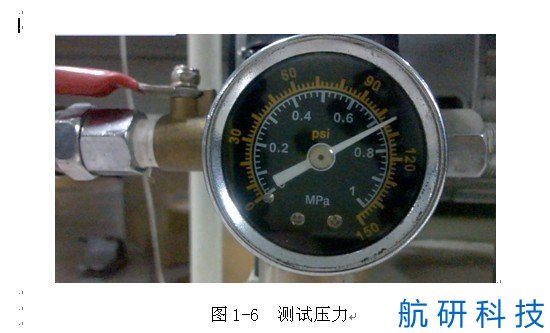

    1:测试气压
          0.7Mpa
    2:测试容器
         白色圆形容器+30L自来水

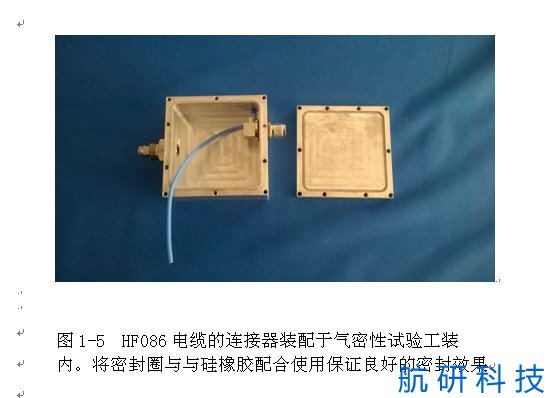

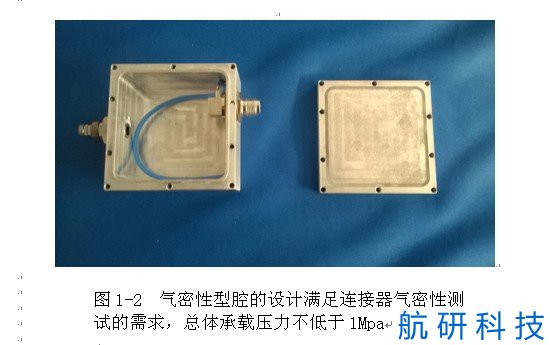

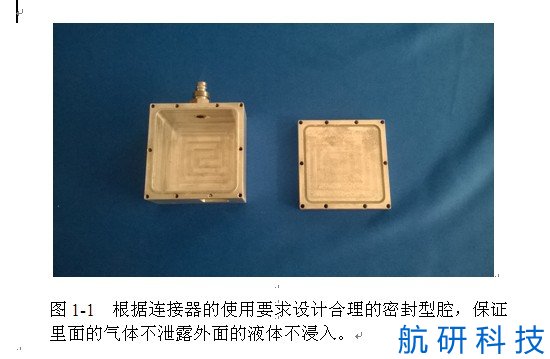

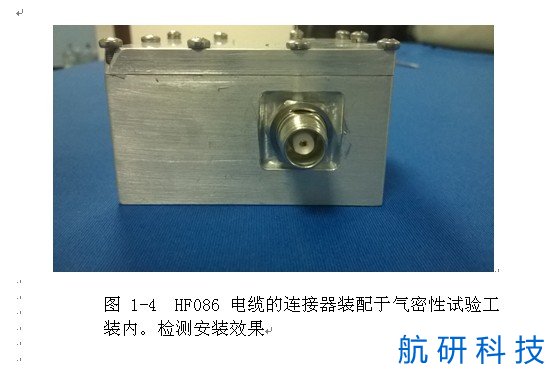

    3:测试设备:
         1.5Mpa的气泵、密封工装、连接器组件
    4:保持时间
         ①向密封型腔内注入0.7Mpa大气压保持30分钟。
         ②无气压状态下保持24小时

四:密封性连接器试验总结

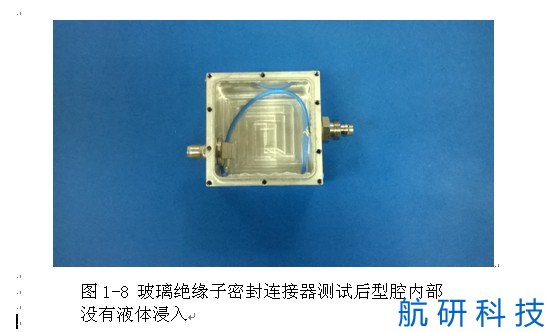

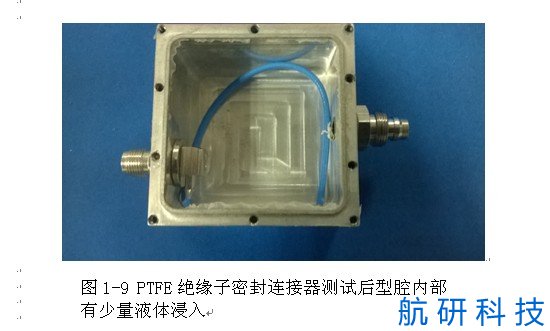

    1:密封性:选用玻璃绝缘子密封的连接器的密封性能优于PTFE绝缘子密封的连接器。
    2:机械性:玻璃绝缘子密封件机械性能稳定。
    3:玻璃绝缘子连接器25SBH-25SBH电缆组件的电气指标VSWR<1.3@3GHz,而PTFE绝缘子密封连接器25SBH-25SBH电缆组件的电气指标VSWR<1.35@3GHz以上。
